產品簡介

對于電力系統來講，變壓器是系統中核心設備，因此變壓器的長期、可靠運行關系到整個系統的穩定性和可靠性。
變壓器繞組的直流電阻測試及變壓器變比組別測試是變壓器在交接、大修和改變分接開關后必不可少的試驗項目。目前兩個試驗項目的傳統測試方法為分體式測試，即需要配備一臺直阻測試儀和一臺變比測試儀。因為是兩臺獨立的儀器，每臺儀器均配有專用的測試線，這就需要分開接線和測試，這樣一來導致工作效率大大降低。

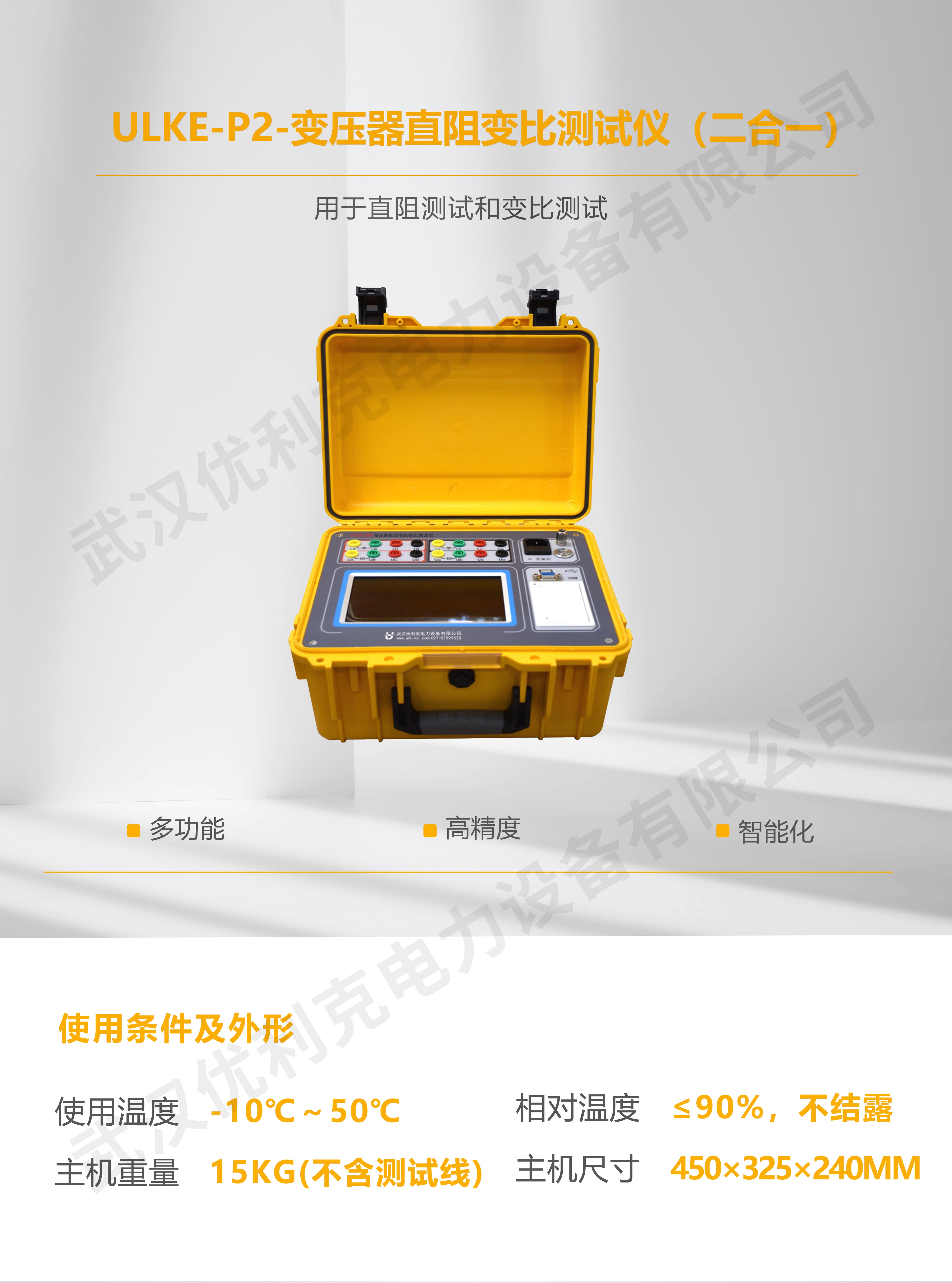

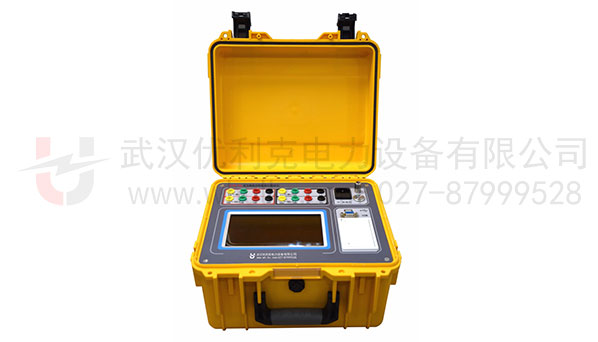

我公司創新性的研發出ULKE-P2變壓器直流電阻變比測試儀，我們僅需要一套設備，可以完成兩個項目的測試，并且不需要頻繁的拆接測試線，從而大大提高工作效率，節約用戶成本。

性能與特征

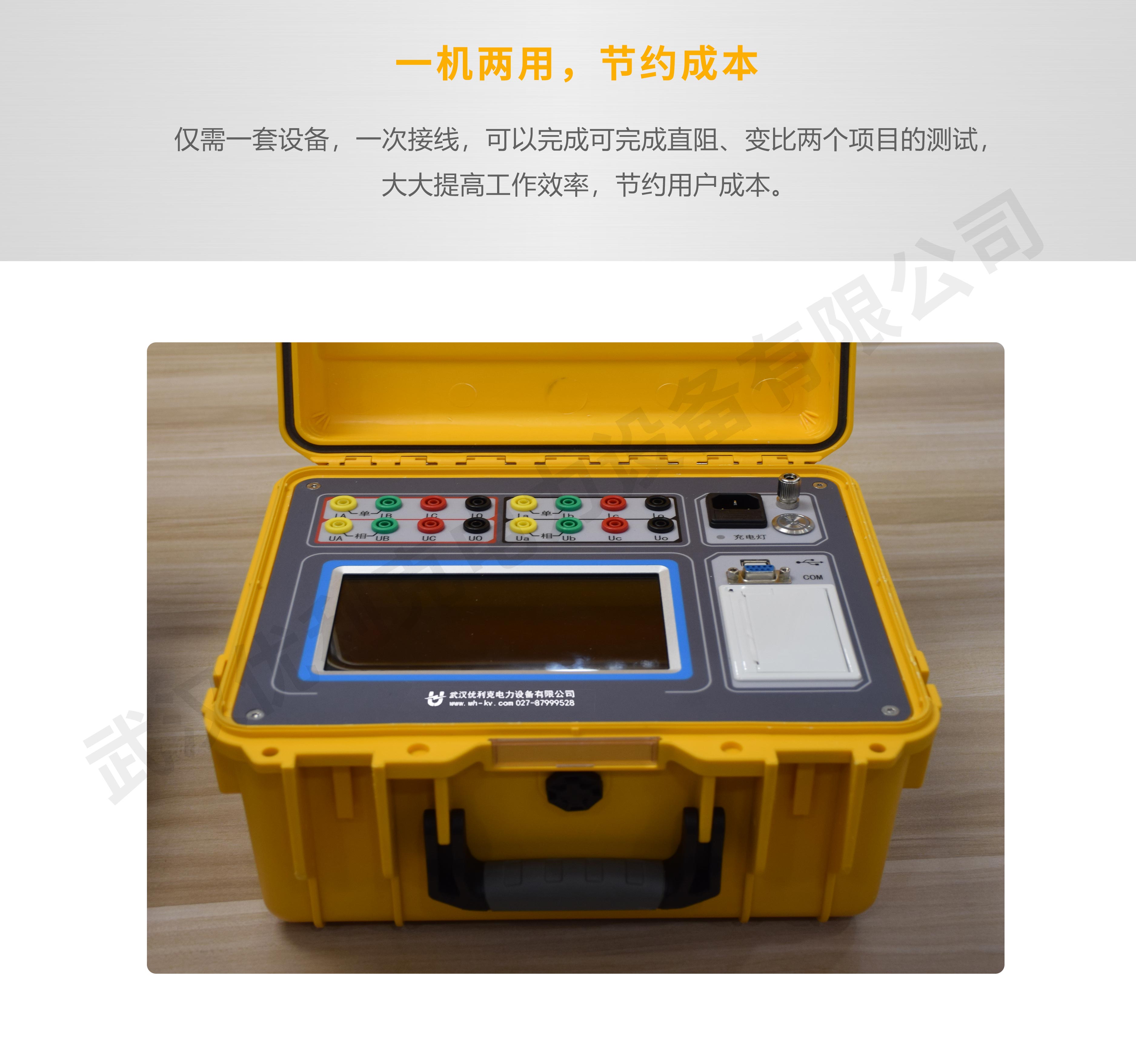

1、一次接線，可完成直阻測試、變比測試。
2、直阻測試功能，對于Yn型、Y型和△型繞組均可采用三相測量方式進行測試，并計算出三相不平衡率；測試電源最高輸出電壓28V，最高輸出電流20A，滿足絕大多數變壓器的測試需求；針對高電壓等級、大容量主變壓器設計有助磁測試功能，使直阻測試速度大大加快。
3、 變比測試功能，可以進行三相變壓器、單相變壓器、PT、Z型變壓器變比、組別、極性測試。
4、電源380V誤接自動保護功能和接地線未接報警功能，保證您的安全使用。
5、工業級10.1寸大屏顯示，清新簡約顯示風格設計，全觸控操作，為您創建舒適便捷的人機交互體驗。


技術參數

直阻測試
輸出電流	單相 20A、10A、5A、1A、0.2A  三相 10A+10A、5A+5A、1A+1A
測量范圍	單相 20 A檔  0.5mΩ～ 1 Ω     10 A檔  1.0mΩ～2 Ω 5  A檔  10 mΩ～ 4 Ω     1  A檔  0.1 Ω～20Ω 0.2A檔   1 Ω～ 100Ω 三相 10A + 10A檔  1 mΩ ～ 0.8 Ω 5 A + 5 A檔  10mΩ ～ 1.5 Ω 1 A + 1 A檔  0.1Ω ～  8  Ω
準 確 度	±(讀數×0.2%+2個字)
變比測試
測量范圍	0.9～10000
準 確 度	±(讀數×0.1%+2個字)(小于等于500) ±(讀數×0.2%+2個字)(大于500小于等于3000) ±(讀數×0.3%+2個字)(大于3000)
分 辨 率	0.9～9.9999(0.0001)          10～99.999(0.001) 100～999.99(0.01)            10000及以上(1)
使用條件及外形
工作電源	AC220V±10%	電源頻率	50/60Hz
使用溫度	-10℃～50℃	相對溫度	≤90%，不結露
主機重量	15kg(不含測試線)	主機尺寸	450mm×325mm×240mm
