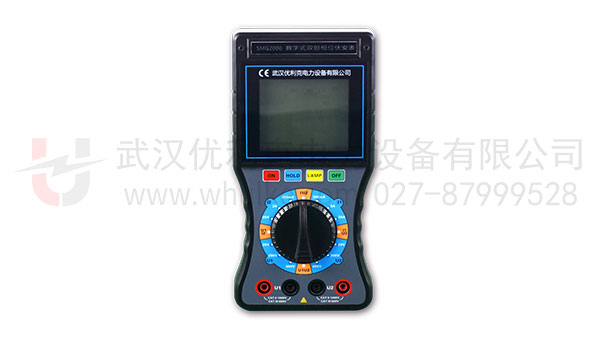

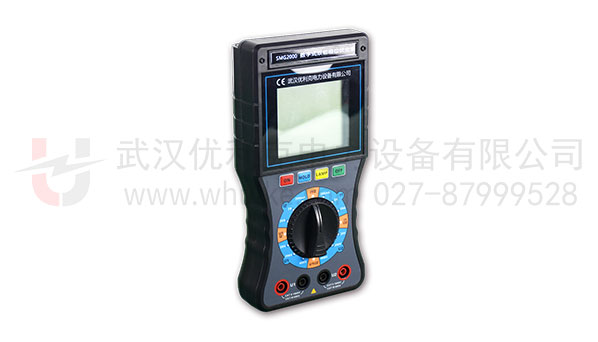

專用測量電壓、電流及相位而設計的一種高精度、手持式、雙通道輸入測量儀表
高反差液晶顯示屏;屏幕角度可自由轉換約70°
雙鉗數字相位伏安表是一款專為現場測試的多功能儀表,具有高精度、高穩定、低功耗、使用方便等特點。可以在被測回路不開路的情況下直接測量交流電壓和交流電流,測量兩電壓間、兩電流間和電壓電流間的相位,此外,還可間接測得電路的功率因數和功率,可以判別三相相序,變壓器接線組別、感性、容性電路,測試二次回路和母差保護系統,讀出差動保護各組CT之間的相位關系,檢查電度表的接線正確與否,檢修線路設備等。儀表超大LCD顯示屏,字高達40mm,具有背光,顯示一目了然。適用于電力、石油化工、冶金、鐵路、氣象、工礦企業、科研院校、計量部門等。
功能 | 相位、交流電流、交流電壓、交流漏電流、相序直接測試;變壓器組別、感性、容性電路判別;功率因數、功率間接測試 | |
電源 | DC9V 堿性干電池(1.5V AA×6) | |
功耗 | 開啟背光燈最大約35mA,電池連續工作約40小時 | |
關閉背光燈,儀表耗電約5mA,電池連續工作約300小時 | ||
顯示模式 | LCD顯示,藍屏背光功能,適合昏暗場所 | |
LCD尺寸 | 70mm×62mm | |
LCD顯示域 | 64mm×54mm | |
儀表尺寸 | 長寬厚:196mm×92mm×54mm | |
鉗口尺寸 | φ7.5mm×13mm | |
采樣速率 | 約3次/秒 | |
量程 | 交流電壓:0~20V/200V/600V 交流電流:0~200mA/2A/20A 相位:0~360° |
|
測量相位時被測信號的幅值范圍 | 測U1-U2相位時:30V~600V | |
測I1-I2相位時:10mA~20.00A | ||
測U1-I2或I1-U2相位時:10V~600V、10mA~20.00A | ||
數據保持 | 測試中按HOLD鍵保持數據,“DH”符號顯示 | |
自動關機 | 開機約15分鐘后,儀表自動關機,以降低電池消耗 | |
電壓檢測 | 當電池電壓低于7.2V時,電池電壓低符號顯示,提醒更換電池 | |
輸入阻抗 | 測試電壓各檔輸入阻抗為:2MΩ 測U1U2相位時電壓輸入阻抗為:40kΩ |
|
耐壓 | 儀表上蓋與電池蓋板螺釘之間耐受2000V/50Hz的正弦波交流電壓歷時1分鐘 | |
絕緣 | 儀表線路與外殼之間、兩電壓輸入端之間≥10MΩ | |
結構 | 雙重絕緣 |
類 別 | 量 程 | 分辨率 | 基本誤差 |
電 壓 | 20V | 0.01V | ±(1.2%rdg+2dgt) |
200V | 0.1V | ||
500V | 1V | ||
電 流 | 200mA | 0.1mA | ±(1.0%rdg+2dgt) |
2A | 1mA | ||
10A | 10mA | ||
相 位 | 0~360° | 1° | ±1° |
企業產品嚴格按照國際、國家標準及行業規程生產,通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測,全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2016質量管理體系要求、GB/T24001-2016環境管理體系要求、GB/T45001-2020職業健康安全管理體系要求。
本公司生產全面貫徹 ISO9001:2015 質量管理體系認證證書及文字商標和圖片商標注冊
本公司與武漢各大高校和武漢高壓研究所有著緊密合同關系,有著明細的技術優勢和穩定技術方案
公司具有專業的銷售和技術支持團隊隨時了解和客戶溝通產品的應用情況,提供一對一高效專業的服務
產品全部執行ISO9001質量管理體系,SMT自動化的生產,半成品檢測,成品檢測拷機,讓每一個產品都經過5次以上的100%測試,確保產品質量100%
公司具有精準的預期備貨和保持穩定的安全庫存,滿足客戶的緊急需求和批量性采購需求
公司產品每年抽樣送第三方檢驗(如湖北省技術監督局、武漢市計量院),符合出廠標準和第三方檢測指標要求
