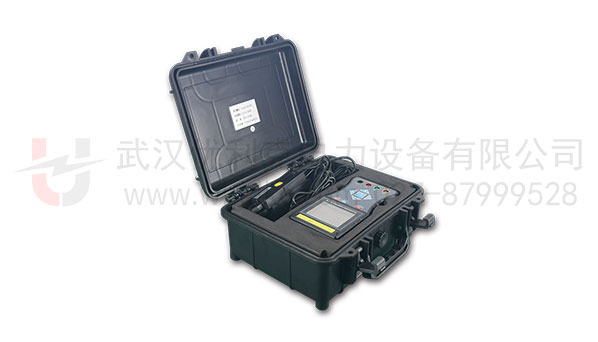

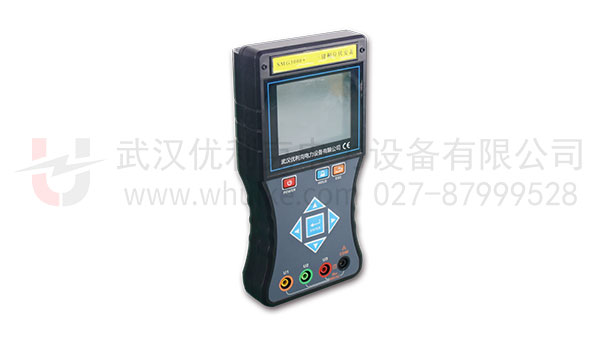

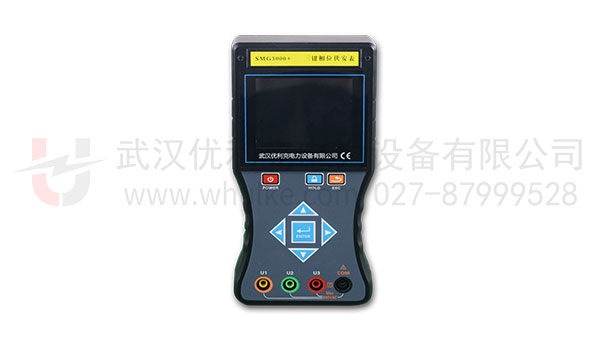

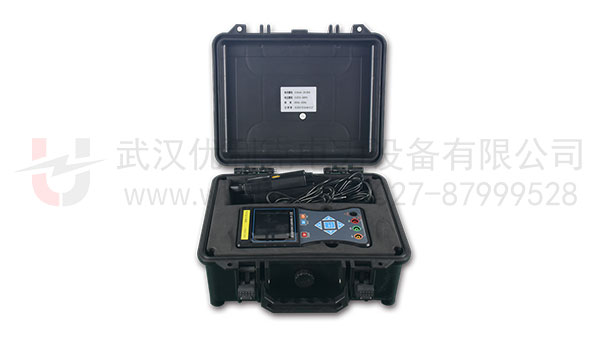

三相的電壓、電流、相角、頻率、功率、功率因數等電參數的高精度測量
量程:600V/20A;3.5寸TFT彩屏顯示具有觸摸功能
1、三鉗相位伏安表同時測量三相電壓或四路電流(包含零線電流)。
2、同時測量三相交流電壓相角、電流相角、功角。
3、測量電網頻率和相序。
4、自動判別變壓器繞組、容性和感性負載。
5、六角圖顯示,彩色相序分析。
6、三相相位伏安表有功功率、無功功率、視在功功率、三相功率和和功率因數測量。
7、數據查看和保存功能。
8、數據靜態保存功能。
9、3.5寸TFT彩屏顯示具有觸摸功能。
10、三相相位伏安表鋰電池供電、一次充滿可連續待機大于20小時。
|
|||
1.基準條件和工作條件
|
|||
影響量
|
基準條件
|
工作條件
|
備注
|
環境溫度
|
23℃±1℃
|
-10℃~40℃
|
/
|
環境濕渡
|
40%~60%
|
-<80%
|
/
|
信號波形
|
正弦波
|
正弦波
|
β=0.01
|
信號頻率
|
50HZ±1HZ
|
45HZ~65HZ
|
/
|
儀表工作電壓
|
8.4V±0.5V
|
8.4V±0.5V
|
/
|
測相位頻率相序時電流幅值
|
1A±0.1A
|
2mA~20A
|
/
|
測相位頻率相序時電壓幅值
|
100V±10V
|
10V~600V
|
/
|
測功率功率因數時電流幅值
|
1A±0.1A
|
20mA~20A
|
/
|
測功率功率因數時電壓幅值
|
100V±10V
|
10V~600V
|
/
|
外電場、磁場 | 應避免 | ||
被測導線位置 | 被測導線處于鉗口的近似幾何中心位置 | ||
2.一般規格
|
|||
功 能
|
同時測試三相380V/220V電力系統中的電流、電壓、相位、頻率、相序、有功功率、無功功率、視在功率、功率因數、電流矢量和,判別變壓器接線組別、感性、容性電路,測試二次回路和母差保護系統,讀出差動保護各組CT之間的相位關系,檢查電度表的接線正確與否,檢修線路設備等
|
||
電 源
|
DC 8.4V大容量可充鋰電池,USB充電接口,充滿電連續工作約10小時
|
||
額定電流
|
約180mA Max
|
||
顯示模式
|
3.5寸真彩液晶屏顯示
|
||
儀表尺寸
|
長寬厚:196mm×92mm×54mm
|
||
鉗口尺寸
|
φ7.5mm×13mm
|
||
采樣速率
|
約3次/秒
|
||
量 程
|
交流電壓:0.00V~600V
|
||
交流電流:0.0mA~20A
|
|||
相位:0.0°~360.0°
|
|||
頻率:45.00Hz~65.00Hz
|
|||
有功功率:0.0W~12kW
|
|||
無功功率:0.0VAR~12kVAR
|
|||
視在功率:0.0VA~12kVA
|
|||
功率因數:-1~+1
|
|||
電流矢量和:0mA~60A
|
|||
分辨率
|
電壓:AC 0.01V
|
||
電流:AC 0.1mA
|
|||
相位:0.1°
|
|||
頻率:0.01Hz
|
|||
有功功率:0.1W
|
|||
無功功率:0.1VAR
|
|||
視在功率:0.1VA
|
|||
功率因數:0.001
|
|||
電流矢量和:1mA
|
|||
精度
(基準條件下) |
電壓:±(0.5%量程)
|
||
電流:±(0.5%量程)
|
|||
相位:±1°(工作條件下的相位誤差:10mA~20A為±3°;10mA以下±6°)
|
|||
有功功率:±(1.0%量程)
|
|||
無功功率:±(1.0%量程)
|
|||
視在功率:±(1.0%量程)
|
|||
頻 率:±(1.0%量程)
|
|||
功率因數:±0.03
|
|||
相 序
|
正相:U1、U2、U3或I1、I2、I3光標從左往右順次閃爍
|
||
反相:U1、U2、U3或I1、I2、I3光標從右往左順次閃爍
|
|||
檢測速率
|
約2秒/次
|
||
數據保持
|
測試中按HOLD鍵保持數據,“HD”符號顯示
|
||
數據存儲
|
99組
|
||
充電接口
|
USB充電接口
|
||
自動關機
|
開機約15分鐘后,儀表自動關機,以降低電池消耗
|
||
背光功能
|
有,背光亮度可調節
|
||
電壓檢測
|
當電池電壓低于6.5V時,電池電壓低符號顯示,提醒給電池充電
|
||
儀表質量
|
主機:350g(帶電池)
|
||
電流鉗:170g×3
|
|||
總質量:約1.35kg
|
|||
測試線長度
|
1.5m
|
||
電流鉗線長
|
2m
|
||
工作溫濕度
|
-10℃~40℃;80%Rh以下
|
||
存放溫濕度
|
-10℃~60℃;70%Rh以下
|
||
輸入阻抗
|
測試電壓輸入阻抗為:1MΩ
|
||
耐 壓
|
儀表線路與外殼間耐受1000V/50Hz的正弦波交流電壓歷時1分鐘
|
||
絕 緣
|
儀表線路與護套外殼之間≥100MΩ
|
||
結 構
|
雙重絕緣,帶絕緣防振護套
|
||
適合安規
|
IEC61010-1 CAT Ⅲ 600V,IEC61010-031,IEC61326,污染等級2
|
