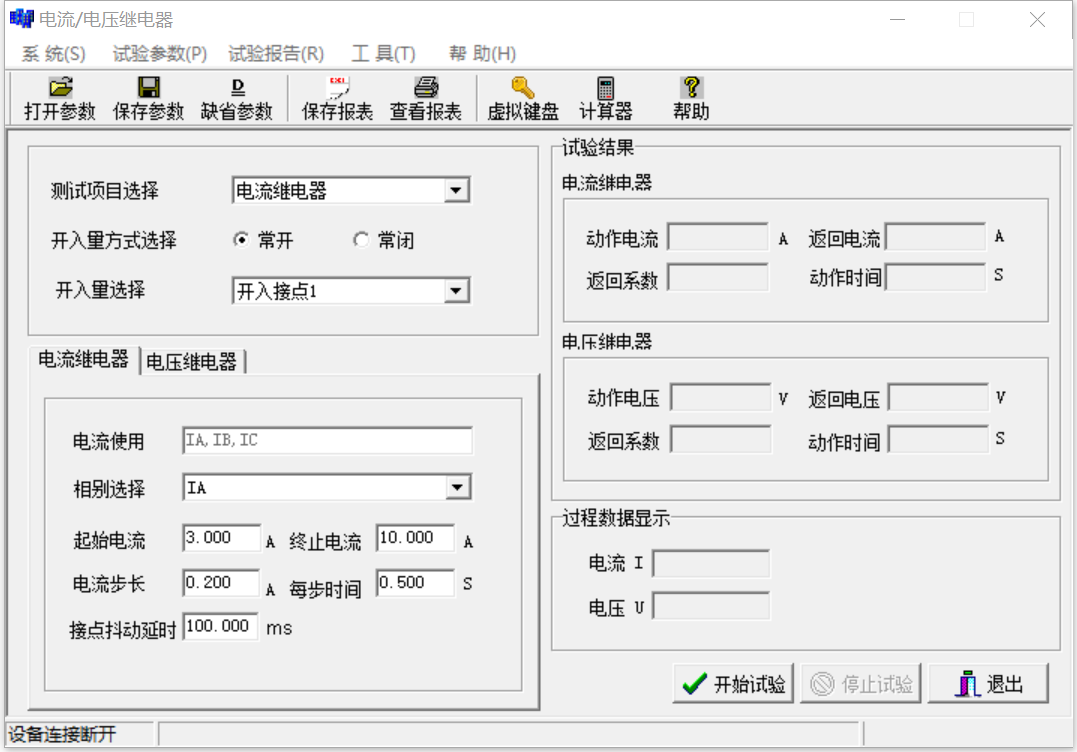

繼電保護測試儀電流/電壓試驗測試模專門用于測試電流繼電器和電壓繼電器。給定電流、電壓的起始值和終止值參數、變化步長等參數，程序?qū)⒆詣?dòng)測試?yán)^電器的動作值和返回值，并自動計算返回系數。電流輸出方式可選擇單相、兩相并聯或三相并聯輸出;電壓輸出方式可選擇單相或線電壓輸出。對于電磁型繼電器，應設置合適的接點抖動延時時間，以提高測試的準確性。

　　試驗指導

　　1.電流繼電器

　　將測試儀的輸出電流接到繼電器的電流線圈，開入量端子1接到繼電器的動作接點，當起始電流小于終止電流時，程序?qū)⒆詣?dòng)按電流遞增方式進行測試;當起始電流大于終止電流時，程序自動按電流遞減方式進行測試并自動測試返回電流，計算出電流返回系數。

　　2.電壓繼電器

　　將測試儀的輸出電壓接到繼電器的電壓線圈，開入量端子1接到繼電器的動作接點，當起始電壓小于終止電壓時，程序?qū)⒆詣?dòng)按電壓遞增方式進行測試;當起始電壓大于終止電壓時，程序自動按電壓遞減方式進行測試并自動測試返回電壓，計算出電壓返回系數。
