在現代城市建設和基礎設施維護中,準確探測地下電纜管線的位置和走向至關重要。電纜管線探測儀作為專業工具,為我們提供了便
捷且高效的探測手段。然而,要充分發揮其功能,掌握正確的使用方法尤為關鍵。本文將詳細介紹電纜管線探測儀的使用要點,幫助
您實現高效探測。
一、探測前的準備工作
(一)設備檢查
在使用電纜管線探測儀前,需對設備進行全面檢查。外觀方面,查看儀器外殼是否有破損、裂縫,顯示屏是否完好,按鍵是否靈敏。
檢查各連接部位,如探頭與主機的連接、電源線的連接等,確保連接牢固,無松動現象。同時,檢查電池電量,保證設備在整個探測
過程中有足夠的電力供應。若電量不足,應及時充電,避免因電力問題導致探測中斷。
(二)資料收集
盡可能收集目標區域的相關資料,如地下管線的規劃圖紙、施工記錄等。這些資料能幫助我們初步了解地下管線的分布情況,包括管
線的類型、走向、埋深等信息。雖然資料可能無法完全準確反映實際情況,但能為探測工作提供重要的參考,減少盲目性。
(三)現場勘察
到達探測現場后,進行現場勘察。觀察地面情況,查看是否有明顯的管線標識、井蓋、建筑物等。注意周圍環境,是否存在干擾源,
如高壓電線、變電站、大型金屬物體等。干擾源可能會影響探測儀的信號接收,導致測量誤差。對于復雜的現場環境,要做好記錄,
以便在探測過程中采取相應的措施。
二、儀器設置與校準
(一)選擇合適的頻率
電纜管線探測儀通常具有多個工作頻率可供選擇。不同頻率的信號在地下傳播時,具有不同的特性。一般來說,低頻信號傳播距離
遠,但分辨率較低;高頻信號分辨率高,但傳播距離相對較短。在實際探測中,應根據探測目標的深度、材質以及現場環境選擇合適
的頻率。例如,對于深埋的金屬管線,可選擇低頻信號;對于淺埋的非金屬管線,高頻信號可能更合適。
(二)校準儀器
校準是確保探測儀測量準確性的重要步驟。在使用前,按照儀器的操作手冊進行校準。通常,校準過程包括將探頭放置在已知位置的
標準管線上,調整儀器的參數,使測量結果與實際情況相符。校準可以消除儀器本身的誤差,提高探測的精度。在校準過程中,要確
保環境穩定,避免外界干擾。
三、探測方法與技巧

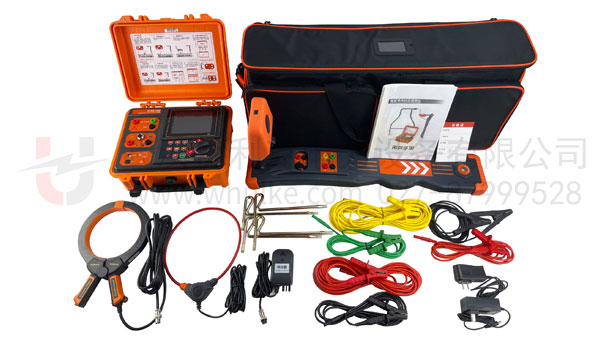

(一)主動源探測法
直連法:直連法是將發射機的輸出端直接連接到目標管線上,使管線成為發射信號的載體。這種方法適用于金屬管線,且管線兩端有
可供連接的位置。在連接時,要確保連接牢固,避免接觸不良影響信號傳輸。選擇合適的發射功率和頻率,根據管線的材質和埋深進
行調整。直連法的優點是信號強,抗干擾能力強,能夠準確地確定管線的位置和走向。
夾鉗法:夾鉗法適用于帶電的電纜管線。通過將夾鉗式探頭夾在電纜上,發射機產生的信號通過夾鉗感應到電纜上。使用夾鉗法時,
要確保夾鉗完全閉合,并且夾在電纜的合適位置。夾鉗法操作簡單,對周圍環境的影響較小,但只適用于能夠使用夾鉗的電纜。
感應法:感應法是利用發射機產生的交變磁場,使地下管線產生感應電流,從而發射出二次磁場。接收機通過接收二次磁場來探測管
線的位置。感應法適用于無法直接連接到管線上的情況,如深埋的管線或管線位置不明確時。在使用感應法時,要注意發射機與接收
機的距離和方向,以及周圍環境的干擾。
(二)被動源探測法
被動源探測法是利用地下管線本身的電流或磁場來進行探測。常見的被動源探測法有工頻法和射頻法。工頻法主要用于探測電力電
纜,通過接收電力電纜周圍的工頻磁場來確定電纜的位置。射頻法適用于探測通信電纜、有線電視電纜等,通過接收電纜發射的射頻
信號來進行探測。被動源探測法不需要發射機,操作簡單,但容易受到外界干擾,探測精度相對較低。
(三)定位與追蹤技巧

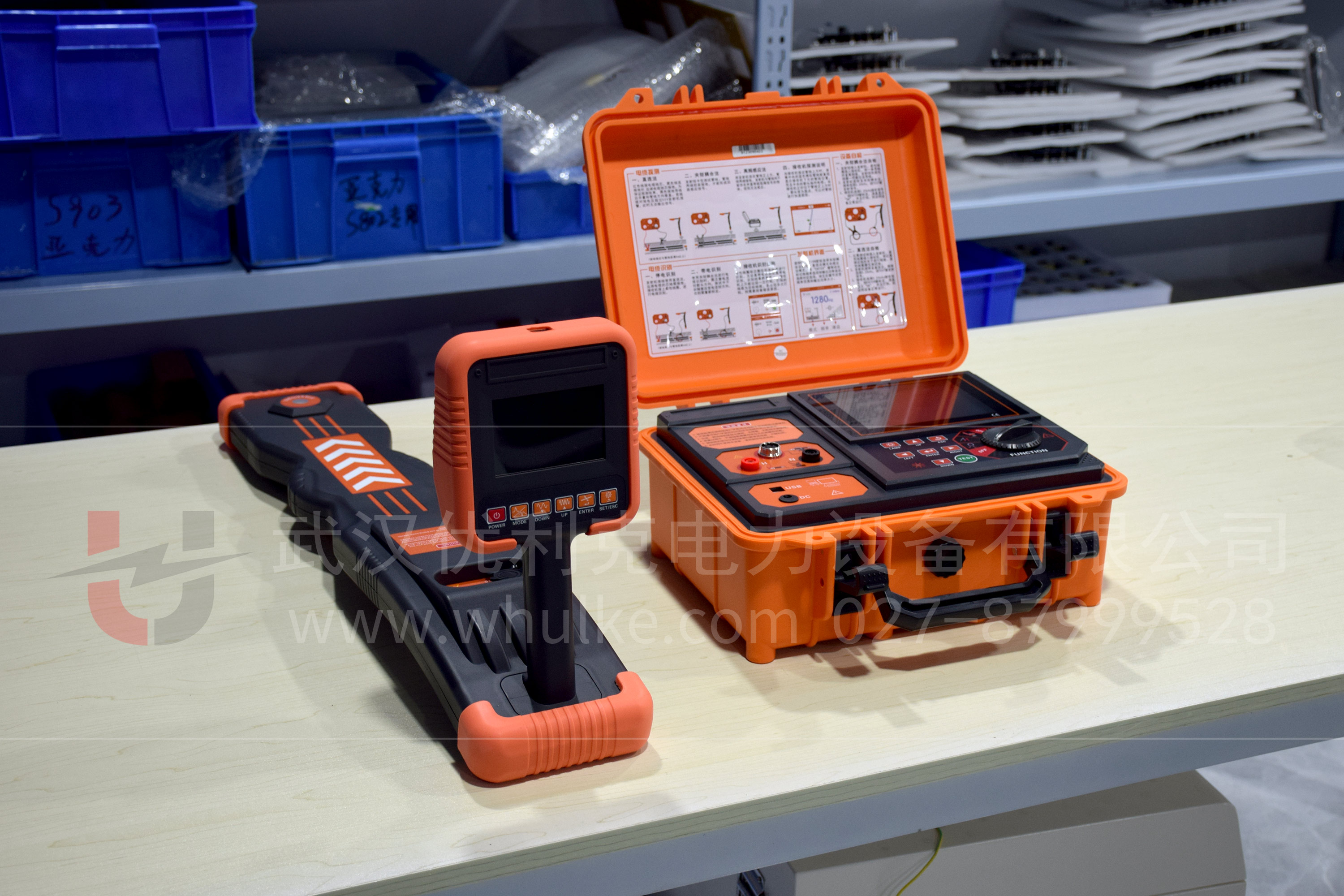

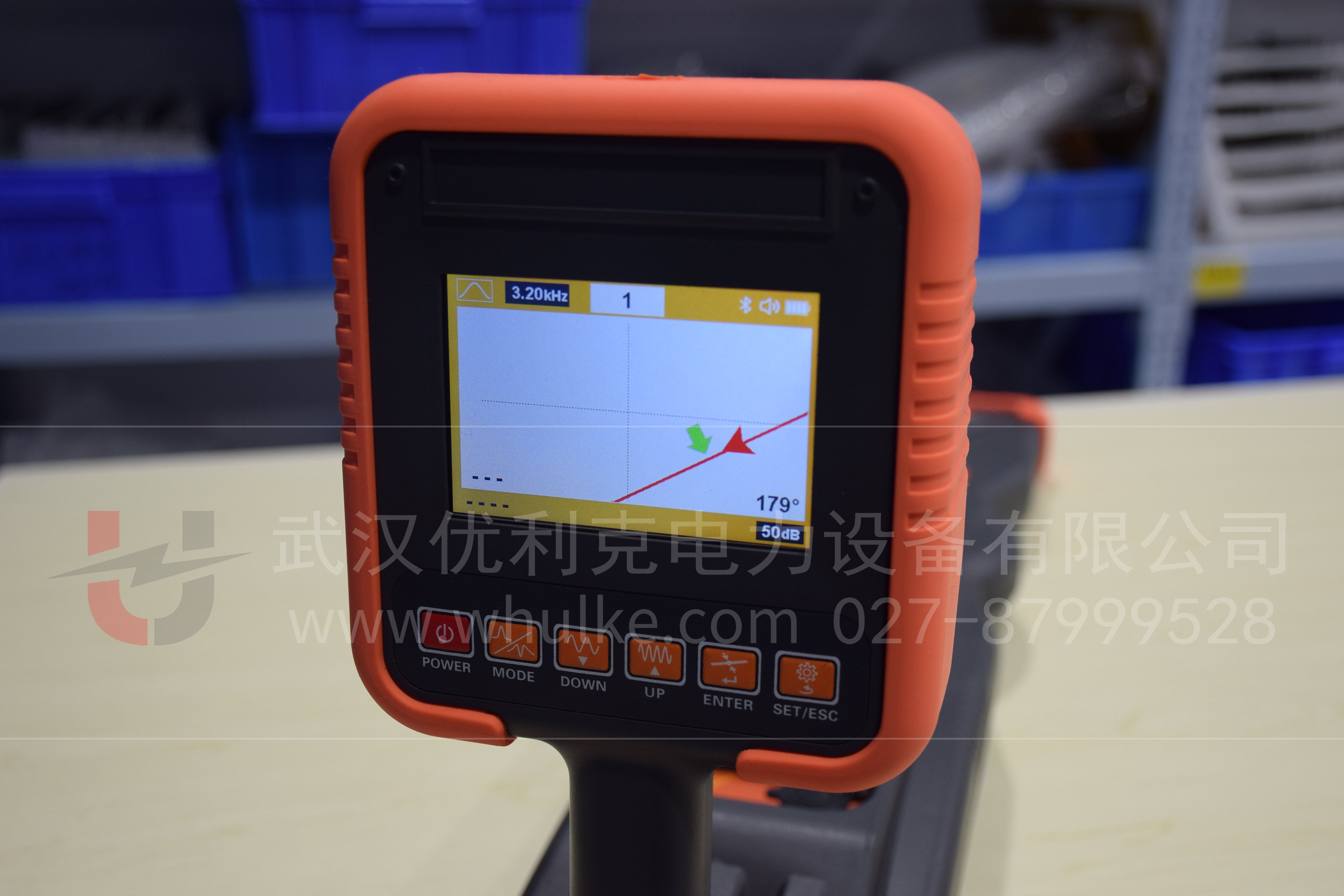

確定管線位置:在探測過程中,當接收機接收到信號后,通過移動接收機,找到信號最強的位置。這個位置通常就是管線的正上方。
可以采用 “之” 字形或網格狀的搜索方式,確保不會遺漏管線。在確定管線位置時,要注意信號的變化,避免受到干擾信號的影響。
追蹤管線走向:確定管線位置后,沿著管線的走向移動接收機,觀察信號的變化。當信號強度逐漸減弱時,說明管線可能發生了轉彎
或分支。此時,要仔細觀察周圍環境,尋找可能的管線走向。可以通過改變接收機的方向,確定管線的轉彎方向。在追蹤管線走向
時,要保持一定的移動速度,避免信號丟失。
四、深度測量與數據記錄
(一)深度測量方法
電纜管線探測儀通常具有測量管線深度的功能。常見的深度測量方法有兩種:一種是基于電磁感應原理的測量方法,通過測量信號的
衰減程度來計算管線的深度;另一種是基于反射波原理的測量方法,通過發射信號并接收反射波來確定管線的深度。在使用深度測量
功能時,要按照儀器的操作說明進行操作,確保測量結果的準確性。同時,要注意測量位置的選擇,避免在管線的彎曲處或分支處進
行測量。
(二)數據記錄與整理
在探測過程中,要及時記錄測量數據,包括管線的位置、走向、深度、信號強度等信息。可以使用筆記本或電子表格進行記錄,確保
數據的準確性和完整性。探測完成后,對數據進行整理和分析,繪制管線分布圖。通過數據分析,可以發現管線的異常情況,如管線
交叉、破損等,為后續的維護和管理提供依據。
五、注意事項與常見問題解決
(一)注意事項
避免在惡劣天氣條件下進行探測,如暴雨、雷電等。惡劣天氣可能會影響儀器的性能,同時也存在安全風險。
在探測過程中,要注意保護儀器,避免碰撞和摔落。儀器的探頭和天線比較脆弱,要小心操作。
遵守相關的安全規定,如在探測帶電管線時,要采取必要的安全措施,避免觸電事故的發生。
定期對儀器進行維護和保養,檢查儀器的性能是否正常,及時更換損壞的部件。
(二)常見問題解決
信號干擾:如果在探測過程中遇到信號干擾,可以嘗試改變探測頻率、調整發射機的位置和方向,或者使用屏蔽裝置來減少干擾。同
時,要注意觀察周圍環境,尋找可能的干擾源,并采取相應的措施。
測量誤差:測量誤差可能是由于儀器校準不準確、探測方法不當或環境因素等原因引起的。如果發現測量誤差較大,可以重新校準儀
器,檢查探測方法是否正確,或者在不同的位置進行測量,對比測量結果。
儀器故障:如果儀器出現故障,如顯示屏無顯示、按鍵失靈等,要及時停止使用,并按照儀器的維修手冊進行排查和維修。如果無法
自行解決,應聯系專業的維修人員進行維修。
掌握電纜管線探測儀的正確使用方法,能夠幫助我們在城市建設、市政維護等工作中高效、準確地探測地下電纜管線。通過做好探測
前的準備工作、合理設置儀器、運用正確的探測方法和技巧,以及注意測量過程中的細節,我們可以充分發揮探測儀的功能,為保障
城市基礎設施的安全運行提供有力支持。在實際操作中,不斷積累經驗,遇到問題及時解決,能夠進一步提高探測的效率和精度。
