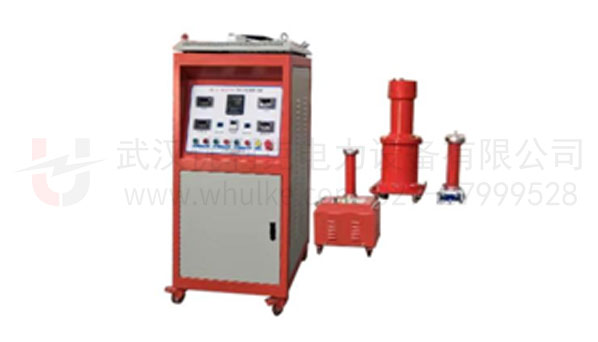

BPXZ-BL調感式變頻串聯諧振耐壓試驗裝置主要針對11kV/30MW水輪發電機的交流耐壓試驗設計制造,電抗器采用兩只分開設計
具有過壓、過流、零位啟動、系統失諧(閃落)等保護功能;串聯諧振裝置采用了DSP平臺技術
串聯諧振裝置主要針對11kV/30MW水輪發電機的交流耐壓試驗設計制造。電抗器采用兩只分開設計。
串聯諧振裝置主要由變頻控制電源、勵磁變壓器、電抗器、電容分壓器組成。
產品別稱:變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、串聯諧振試驗設備、調感式變頻諧振耐壓裝置、發電機交流耐壓諧振升壓裝置、串聯諧振裝置
1. 反擊過電壓和傳遞過電壓保護:本裝置以妥善的接線方式、完善的保護環節和能量的逐級吸收,防止反擊過電壓和傳遞過電壓的侵害。經過多年的現場實踐證明,試品在閃絡或擊穿時,可避免成套試驗裝置和在場試驗人員不受過電壓的侵害和威脅。同時也可避免被試品的故障點在閃絡或擊穿后不擴大損傷。
2. 體積小,重量輕,安裝、搬運方便,接線簡單,非常適合現場使用人員的操作。
3. 調感諧振裝置的主要功能有:
(1)電抗器鐵芯間隙直讀功能:
本裝置在電抗器上安裝了間隙觀察孔,可直接讀出鐵芯的間隙,以指導操作,另外還安裝了間隙限位開關及指示。
(2)耐壓時間到自動降壓功能:
耐壓計時采用數顯計時器。且當到達耐壓時間時,系統會自動降壓
a)零位合閘、零起升壓功能:
具有零位限位功能,如果調壓器不在零位,高壓輸出按鈕無法合上,保證系統是從零起升壓。
b)過流保護功能:
系統裝有電磁式過流繼電器,此繼電器抗干擾能力強,動作迅速,避免試品不受過流的損傷。
c)過壓及被試品閃絡保護功能:
本裝置裝用電子式過壓閃絡保護板,避免試品不受過壓和閃絡的侵害,且動作迅速。
d)各試驗數據實時監測功能:
可以對高壓側電壓電流和低壓側的電壓電流進行監測,可以更直觀地了解試驗情況。
額定輸出電壓 | 0~50kV(AC有效值) |
輸出頻率 | 45~65Hz |
諧振電壓波形 | 純正弦波,波形畸變率≤1.0% |
工作制 | 滿功率輸出下,一般連續工作時間5min |
品質因素 | 10~40 |
頻率調節靈敏度 | 0.1Hz,不穩定度<0.05% |
最大試驗容量 | 5000kVA及其以下 |
工作電源 | 220V或380V±10%,工頻50Hz±5% |
產品型號名稱 | 控制臺 | 電抗器 | 激勵變壓器 | 分壓器 | 適用對象 |
BPXZ - BL - 50/50 | 10kW/220V | 50kV/1A一臺 | 10kW/5kV | 50kV/500pF | 發電機0.07~0.13μF。10kV電纜(300mm2)≤1.0km |
BPXZ - BL - 75/50 | 15kW/380V | 50kV/1.5A一臺 | 15kW/5kV | 50kV/500pF | 發電機0.13~0.2μF。10kV電纜(300mm2)≤1.5km |
BPXZ - BL - 225/50 | 25kW/380V | 50kV/1.5A兩臺,50kV/1.5A一臺 | 25kW/5kV | 50kV/500pF | 發電機0.2~0.27μF。10kV電纜(300mm2)≤2.5km |
BPXZ - BL - 360/50 | 30kW/380V | 60kV/2A兩臺,60kV/2A一臺 | 30kW/5kV | 50kV/500pF | 發電機0.27~0.33μF |
型號 | 生產廠家 | 額定容量MW | 額定電壓kV | 相電容μF | |
火力發電機 | T2-12-2 | / | 12 | 6.3 | 0.1 |
TQ-25-2 | / | 2 | 6.3 | 0.19 | |
TBC-30 | / | 30 | 6.3 | 0.2 | |
TB2-30-2 | / | 30 | 6.3 | 0.2 | |
TQN-50-2 | / | 50 | 10.5 | 0.209 | |
TB-60-2 | / | 60 | 10.5 | 0.25 | |
TQN-100-2 | / | 100 | 13.8 | 0.234 | |
WT23S-083AF3 | / | 300 | 15 | 0.29 | |
TB-320-2 | / | 320 | 20 | 0.3 | |
T264/640 | / | 600 | 20 | 0.368 | |
QF-30-2 | / | 30 | 6.3 | 0.1 | |
QF-60-2 | / | 60 | 6.3 | 0.234 | |
QF-60-2 | / | 60 | 10.5 | 0.33 | |
QFS-125-2 | 上海電機廠 | 125 | 13.8 | 0.08~0.12 | |
QFSN-200-2 | 哈爾濱電機廠 | 200 | 15.75 | 0.19~0.21 | |
QFQS-200-2 | 東方電機廠 | 200 | 15.75 | 0.1928~0.21 | |
QFS-300-2 | 上海電機廠 | 300 | 18 | 0.16~0.2 | |
QFSN-300-2 | 上海電機廠 | 600 | 18 | 0.18~0.2 | |
QFSN-600-2 | / | 600 | 20 | 0.234 | |
ATB-2 | 美國GE公司 | 352 | 23 | 0.268 | |
TBB-200-2 | 前蘇聯 | 200 | 15.75 | 0.107 | |
TBB-500-2 | 500 | 20 | 0.25 | ||
TBB-320-2 | 前蘇聯 | 320 | 20 | 0.31 | |
TBB-800-2 | 800 | 24 | 0.25 | ||
2-105*234 | 美國西屋公司 | 600 | 20 | 0.2 | |
50WT23E-138 | ABB | 600 | 22 | 0.253 | |
同步調相機 | TT-15-8 | / | 15 | 6.6 | 0.108 |
TT-30-6 | / | 30 | 10.5 | 0.2 |
