優利克電力 產品中心 串聯諧振試驗裝置 BPXZ-1000kVA/500kV變頻串聯諧振耐壓試驗裝置

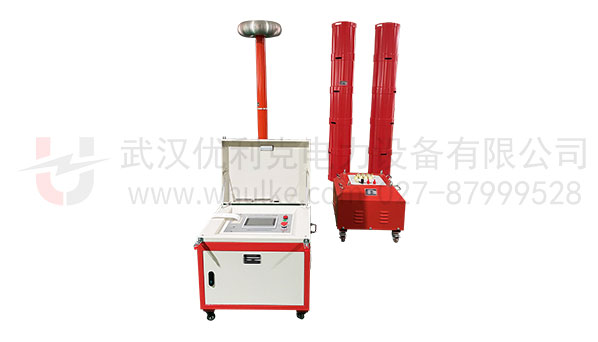

BPXZ-1000kVA/500kV

變頻串聯諧振耐壓試驗裝置

功能:

110kV/630mm2電纜1km的交流耐壓試驗,電容量≤0.201uF,試驗頻率30-300Hz,試驗電壓128kV,試驗時間60min。

特征:

35kV/300mm2電纜3km的交流耐壓試驗;110kV/80000kVA主變?nèi)^緣的交流耐壓試驗

全國服務電話:153 7754 9268(同微信)/027-8799 9528

適用范圍

1、110kV/630mm2電纜1km的交流耐壓試驗,電容量≤0.201uF,試驗頻率30-300Hz,試驗電壓128kV,試驗時間60min。
2、220kVGIS,開關,斷路器的交流耐壓試驗,試驗頻率30-300Hz,試驗電壓不超過495kV,試驗時 間1min。
3、110kVGIS,開關,斷路器的交流耐壓試驗,試驗頻率30-300Hz,試驗電壓不超過265kV,試驗時間1min。
4、35kV/300mm2電纜3km的交流耐壓試驗,電容量≤0.5835uF,試驗頻率30-300Hz,試驗電壓52kV,試驗時間60min。
5、10kV/300mm2電纜6km的交流耐壓試驗,電容量≤2.253uF,試驗頻率30-300Hz,試驗電壓22kV,試驗時間5min。
6、220kV/630mm2電纜0.5km的交流耐壓試驗,電容量≤0.072uF,試驗頻率30-300Hz,試驗電壓216kV,試驗時間60min。
7、110kV/80000kVA主變?nèi)^緣的交流耐壓試驗,電容量≤0.02uF,試驗頻率45-65Hz,試驗電壓不超過160kV,試驗時間1min。

技術參數

額定容量 1000kVA
額定電壓 200kV;500kV
額定電流 5A, 2A
測量精度 系統有效值1.5級
工作頻率 30~300Hz
裝置輸出波形 正弦波
品質因素 裝置自身Q≥30(f=45Hz)
波形畸變率 輸出電壓波形畸變率≤1%
輸入電源 單相220或三相380V電壓,頻率為50Hz
工作時間 額定負載下允許連續60min;過壓1.1倍1分鐘
溫    升 額定負載下連續運行60min后溫升≤65K
保護功能 過壓、過流、零位啟動、系統失諧(閃絡)等保護功能
環境溫度 -100C –50 0C
相對濕度 ≤90%RH
海拔高度 ≤1000米

試驗時設備組合方式

組合方式 電抗器選擇(100kVA/50kV十節) 激勵變壓器輸出端選擇 試驗電壓(KV)
110kV/630mm²電纜1km 使用電抗器三節串聯三組并聯 4kV ≤128kV
35kV/300mm²電纜3km 使用電抗器兩節串聯五組并聯 4kV ≤52kV
10kV/300mm²電纜6km 使用電抗器十節并聯(其中兩節接地) 4kV ≤22kV
220kV/630mm²電纜0.5km 使用電抗器五節串聯兩組并聯 8kV ≤216kV
220kVGIS,開關,斷路器 使用電抗器十節串聯 25kV ≤495kV
110kVGIS,開關,斷路器 使用電抗器六節串聯 25kV ≤265kV
110kV/80000kVA主變?nèi)^緣 使用電抗器四節串聯 8kV ≤160kV

系統配置參數

變頻電源 型號數量 BPXZ-37kW/380V ,1臺
額定輸出容量 37kW
工作電源 380±10%V(三相),工頻
輸出電壓 0 –400V,單相
額定輸入電流 92.5A
額定輸出電流 92.5A
電壓分辨率 0.01kV
電壓測量精度 1.5%
頻率調節范圍 30–300Hz
頻率調節分辨率 ≤0.1Hz
頻率穩定度 0.1%
運 行 時 間 額定容量下連續60min
溫    升 額定容量下連續運行60min元器件最高溫度≤65K
噪 聲 水 平 ≤50dB
重量 約32kg
激勵變壓器 型號數量 JLB-37kVA/4/8/25kV/0.4kV ,1臺
額定容量 37kVA
輸入電壓 0-400V,單相
輸出電壓 4/8/25kV
結    構 干式
重量 約175kg
高壓諧振電抗器 型號數量 DK-100kVA/50kV,10節
額定容量 100kVA
額定電壓 50kV
額定電流 2A
電 感 量 95H/單節
品質因素 Q≥20 (f=80Hz)
結    構 干式
重量 約135kg
電容分壓器 型號數量 FRC-500kV/300pF ,1套
額定電壓 500kV
額定電容量 300pF
介質損耗 tgσ≤0.5%
分 壓 比 6000:1
測量精度 有效值1.5級
重量 約60kg

生產專利證書

企業產品嚴格按照國際、國家標準及行業規程生產,通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測,全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2016質量管理體系要求、GB/T24001-2016環境管理體系要求、GB/T45001-2020職業健康安全管理體系要求。
