優利克電力 產品中心 串聯諧振試驗裝置 BPXZ-400kVA/400kV變頻串聯諧振試驗裝置

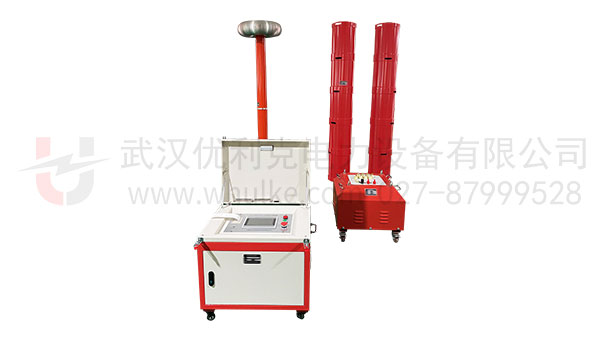

BPXZ-400kVA/400kV

變頻串聯諧振試驗裝置

功能:

110kV/300mm2電纜0.2km交流耐壓,電容量≤0.0294uF,試驗頻率30-300Hz,試驗電壓128KV,試驗時間60min。

特征:

110kV/630mm2電纜0.2km的交流耐壓試驗,110kV/63000kVA主變全絕緣交流耐壓試驗;110kV及以下電壓等級GIS,開關母線母排等變電站設備的交流耐壓試驗

全國服務電話:153 7754 9268(同微信)/027-8799 9528

適用范圍

1、35kV/300mm2電纜1km交流耐壓,電容量≤0.1945uF,試驗頻率30-300Hz,試驗電壓52KV,試驗時間60min。
2、110kV/300mm2電纜0.2km交流耐壓,電容量≤0.0294uF,試驗頻率30-300Hz,試驗電壓128KV,試驗時間60min。
3、220kV主變中性點的交流耐壓試驗,電容量≤0.02uF,試驗頻率45-65Hz,試驗電壓不超過160kV,試驗時間1min。
4、220kV電壓等級開關.GIS等電氣設備交流耐壓試驗,試驗頻率30-300Hz,試驗電壓不超過395kV,試驗時間1min。

技術參數

額定容量 400kVA
額定電壓 400kV
額定電流 1A
測量精度 系統有效值1.5級
工作頻率 30~300Hz
裝置輸出波形 正弦波
品質因素 裝置自身Q≥30(f=45Hz)
波形畸變率 輸出電壓波形畸變率≤1%
輸入電源 單相220或三相380V電壓,頻率為50Hz
工作時間 額定負載下允許連續60min;過壓1.1倍1分鐘
溫    升 額定負載下連續運行60min后溫升≤65K
保護功能 過壓、過流、零位啟動、系統失諧(閃絡)等保護功能
環境溫度 -20℃-55℃
相對濕度 ≤90%RH
海拔高度 ≤3000米

試驗時設備組合方式

組合方式 電抗器選擇(50kVA/50kV八節) 激勵變壓器輸出端選擇 試驗電壓(kV)
35kV/300mm2電纜1km 使用電抗器兩節串聯四組并聯 5kV ≤52kV
110KV/300mm2電纜0.2km 電抗器四節串聯兩組并聯 10kV ≤128kV
220kV主變中性點 使用電抗器四節串聯 10kV ≤160kV
220kV及以下電壓等級開關GIS等變電站設備 使用電抗器八節串聯 20kV ≤395kV

系統配置參數

變頻電源 型號數量 BPXZ-22kW  ,1臺
額定輸出容量 22kW
工作電源 220/380±10%V(單/三相),工頻
輸出電壓 0 – 400V
額定輸入電流 55A
額定輸出電流 55A
電壓分辨率 0.01kV
電壓測量精度 1.5%
頻率調節范圍 30–300Hz
頻率調節分辨率 ≤0.1Hz
頻率穩定度 0.1%
運 行 時 間 額定容量下連續60min
溫    升 額定容量下連續運行60min元器件最高溫度≤65K
噪 聲 水 平 ≤50dB
尺寸重量 (長寬高mm):540×380×420;約30kg
激勵變壓器 型號數量 JLB-22kVA/5/10/20kV/0.4kV,1臺
額定容量 22kVA
輸入電壓 0~400V
輸出電壓 5/10/20kV/0.4kV
結    構 干式
尺寸重量 (長寬高mm):5)580×580×520;約110kg
高壓諧振電抗器 型號數量 DK-50kVA/50kV ,8節
額定容量 50kVA
額定電壓 50kV
額定電流 1A
電 感 量 100H/單節
品質因素 Q≥30 (f=45Hz)
結    構 干式
尺寸重量 (內徑高mm):∅302×435;約50kg
電容分壓器 型號數量 FRC-500pF/400kV ,1套
額定電壓 400kV
額定電容量 500pF
介質損耗 tgσ≤0.5%
分 壓 比 6000:1
測量精度 有效值1.5級
尺寸重量 (內徑高mm):∅140×800;約8kg

生產專利證書

企業產品嚴格按照國際、國家標準及行業規程生產,通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測,全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2016質量管理體系要求、GB/T24001-2016環境管理體系要求、GB/T45001-2020職業健康安全管理體系要求。
