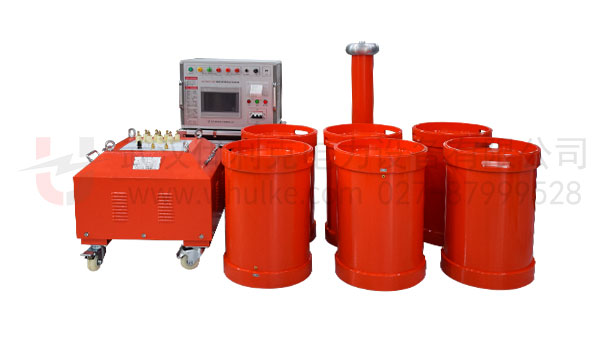

BPXZ-500kVA/200KV

變頻串聯諧振耐壓試驗裝置

功能：

有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作并能記下閃絡電壓值

特征：

35kV/300mm2電纜3km交流耐壓試驗，110kV/25000kVA主變?nèi)^緣的交流耐壓試驗；110kV電壓等級GIS的交流耐壓試驗

全國服務電話：153 7754 9268(同微信)/027-8799 9528

產品手冊下載

適用范圍

1、10kV/300mm2電纜6km的交流耐壓試驗，電容量≤2.253uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間15min。（該諧振設備支持試驗電壓為18kV時，連續運行60min)
2、35kV/300mm2電纜3km的交流耐壓試驗，電容量≤0.5835uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。
3、35kV電壓等級GIS，斷路器、互感器、母排的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過95kV，試驗時間1min。
4、110kV/300mm2電纜0.5km的交流耐壓試驗，電容量≤0.0735uF，試驗頻率30-300Hz，試驗電壓128kV，試驗時間60min。
5、110kV/50MVA主變?nèi)^緣的交流耐壓試驗，電容量≤0.02uF，試驗頻率45-65Hz，試驗電壓不超過160kV，試驗時間1min。
6、110kV電壓等級GIS，斷路器、互感器、母排的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過185kV，試驗時間1min。

技術參數

額定容量	510kVA
額定電壓	34kV；68kV；204kV
額定電流	15A；7.5A；2.5A
測量精度	系統有效值1.5級
工作頻率	30～300Hz
裝置輸出波形	正弦波
品質因素	裝置自身Q≥30(f=45Hz)
波形畸變率	輸出電壓波形畸變率≤1%
輸入電源	單相220或三相380V電壓，頻率為50Hz
工作時間	額定負載下允許連續60min；過壓1.1倍1分鐘
溫升	額定負載下連續運行60min后溫升≤65K
保護功能	過壓、過流、零位啟動、系統失諧（閃絡）等保護功能
環境溫度	－20℃-55℃
相對濕度	≤90%RH
海拔高度	≤3000米

試驗時設備組合方式

組合方式	電抗器選擇（85kVA/34kV六節）	激勵變壓器輸出端選擇	試驗電壓(kV)
10kV/300mm²電纜6km	使用電抗器六節并聯	1.5kV	≤22kV
35kV/300mm²電纜3km	使用電抗器兩節串聯三組并聯	3kV	≤52kV
35kV電壓等級GIS，斷路器、互感器、母排	使用電抗器六節串聯	6kV	≤95kV
110kV/300mm²電纜0.6km	使用電抗器四節串聯	6kV	≤128kV
110kV/50MVA主變	使用電抗器四節串聯	12kV	≤160kV
110kV電壓等級GIS，斷路器、互感器、母排	使用電抗器六節串聯	12kV	≤185kV

系統配置參數

變頻電源	型號數量	BPXZ-22kW，1臺
	額定輸出容量	22kW
	工作電源	220/380±10%V（單/三相），工頻
	輸出電壓	0–400V
	額定輸入電流	55A
	額定輸出電流	55A
	電壓分辨率	0.01kV
	電壓測量精度	1.5%
	頻率調節范圍	30–300Hz
	頻率調節分辨率	≤0.1Hz
	頻率穩定度	0.1%
	運 行時 間	額定容量下連續60min
	溫升	額定容量下連續運行60min元器件最高溫度≤65K
	噪聲水平	≤50dB
	尺寸重量	（長寬高mm）：540×380×420；約25kg
激勵變壓器	型號數量	JLB-22kVA/1.5/3/10kV/0.4kV ，1臺
	額定容量	22kVA
	輸入電壓	0～400V
	輸出電壓	1.5kV;3kV;6kV
	結 構	干式
	外形尺寸和重量	（長寬高mm）：580×580×520；約100kg
高壓諧振電抗器	型號數量	DK-85kVA/34kV，6節
	額定容量	85kVA
	額定電壓	34kV
	額定電流	2.5A
	電感量	55H/單節
	品質因素	Q≥30 (f=45Hz)
	結 構	干式
	重量	約90kg
電容分壓器	型號數量	FRC-750pF/200kV
	額定電壓	200kV
	額定電容量	750pF
	介質損耗	tgσ≤0.5%
	分壓比	3000：1
	測量精度	有效值1.5級
	外形尺寸和重量	φ140×800；約10kg
