試驗范圍：

　　1) 一次繞組對二次繞組及外殼

　　2) 各二次繞組間及其對外殼的絕緣電阻，測量接地端N對外殼的絕緣電阻

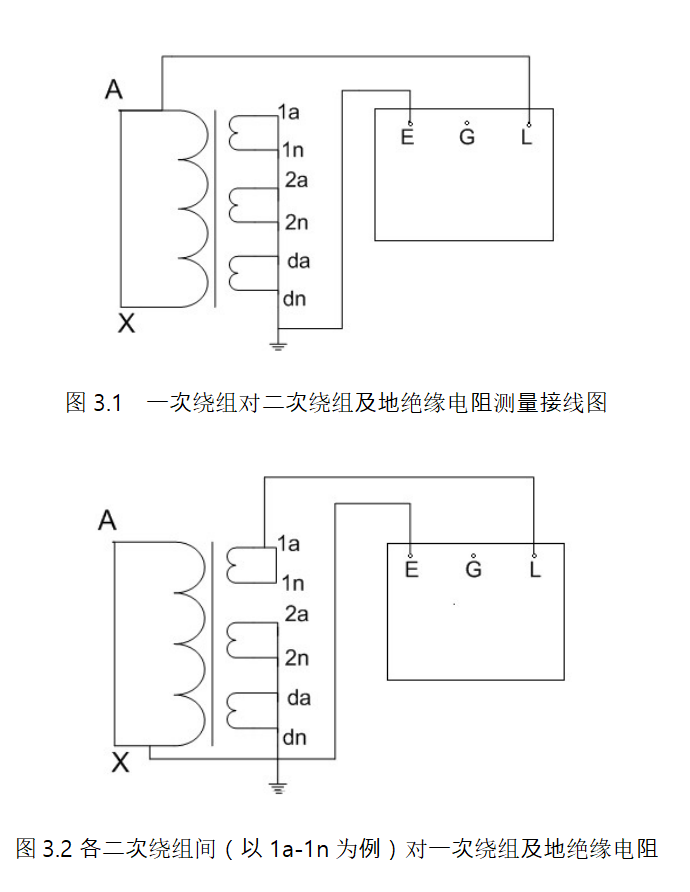

　　試驗接線：

　　絕緣電阻試驗測量接線均為測試繞組首末端短接加壓，非被測繞組首末端短接接地。

　　試驗步驟：

　　(1)試驗前步驟：

　　1) 填寫工作票，編寫作業控制卡，辦理工作許可手續;

　　2) 檢查并抄寫電磁式電壓互感器銘牌數據，并記錄環境溫濕度;

　　3) 試驗前對兆歐表本身進行檢查，將兆歐表水平放穩。將E端接地(先接接地端，再接儀器端)，接測試線至L端，并保持懸空，加壓，此時測得數據為200+GΩ。然后將L端接線接地，此時測得數據為0，則兆歐表正常;

　　(2)測量一次繞組對二次繞組及外殼：

　　1) 將所有二次繞組短路接地;

　　2) 一次繞組首尾(A、N)短接后應接兆歐表的L端;屏蔽線接兆歐表G端;

　　3) 連接電源盤電源線，連接儀器電源線(若自帶電池有電可直接使用)，打開電源開關，選好測量檔位按啟動鍵測量，數據穩定或1min后，按下停止鍵，記錄數據;

　　4) 測量結束，斷開儀器總電源開關，斷開電源盤開關，拔掉電源插頭;

　　5) 拆除試驗引線前要先對被試設備和附近導電體進行放電。放電先用帶電阻端放電后再用接地端直接接地放電;

　　6) 掛好接地棒，取下儀器端高壓線，拆除所有短接線。

　　(3)各二次繞組間及其對外殼的絕緣電阻：

　　1) 互感器外殼已經接地，將A、N短路并接地;

　　2) 一組二次繞組端接后應接兆歐表L端，其他二次繞組短路接地;

　　3) 重復1)~3)，并依次測量其他二次繞組;

　　4) 掛好接地棒，先拆除儀器端高壓線，再拆除儀器接地線(應先拆除儀器端，再拆除接地端)，最后拆除所有短接線，取下接地棒，結束試驗。

　　試驗標準：

　　(1)測量一次繞組對二次繞組及地時，試驗電壓用2500V;各二次繞組間及其對外殼時，試驗電壓用1000V;

　　(2)交接時，測量一次繞組對二次繞組及地，各二次繞組間及其對外殼的絕緣電阻值不宜低于1000MΩ;

　　(3)例行試驗時，一次繞組的初值差不超過-50%(注意值);二次繞組≥10MΩ(注意值);

　　(4)測量N對地的絕緣電阻不宜低于1000MΩ;

　　試驗周期：

　　(1)交接時;

　　(2)投運前;

　　(3)110kV及以上：3年 35kV：6年;

　　(4)必要時

　　試驗注意事項：

　　1) 選用專用屏蔽測試線并應有足夠的絕緣強度，否則測試線不能拖地，應使用絕緣桿或絕緣帶支撐，避免影響測量結果;

　　2) 濕度的影響：濕度對表面泄露電流的影響較大，絕緣表面吸附潮氣，瓷套和二次絕緣板表面形成水膜常使絕緣電阻顯著降低，一般應在空氣相對濕度不高于80%條件下進行試驗，在相對濕度大時，采取清掃、電吹風吹干、屏蔽等措施消除影響;

　　3) 放電時間的影響，測試完畢接地并充分放電，放電時間大于充電時間，以利于將剩余電荷放盡。否則在重復試驗時，其充電電流和吸收電流將比第一次測量時小，造成絕緣電阻增大的虛假現象;

　　4) 溫度的影響，絕緣電阻隨溫度的上升而減小;為了將測量值與過去比較，應將測得的絕緣電阻值換算到同溫時，才可比較;

　　5) 感應電壓的影響，當被試設備上感應電壓較高時影響測試結果;

　　6) 避免測試線破損、斷線、掉頭等;

　　7) 如果所測試品的絕緣電阻過低時，排除測試接線帶來的測量誤差后，應盡量進行分解試驗，以找出絕緣電阻最低的部分;

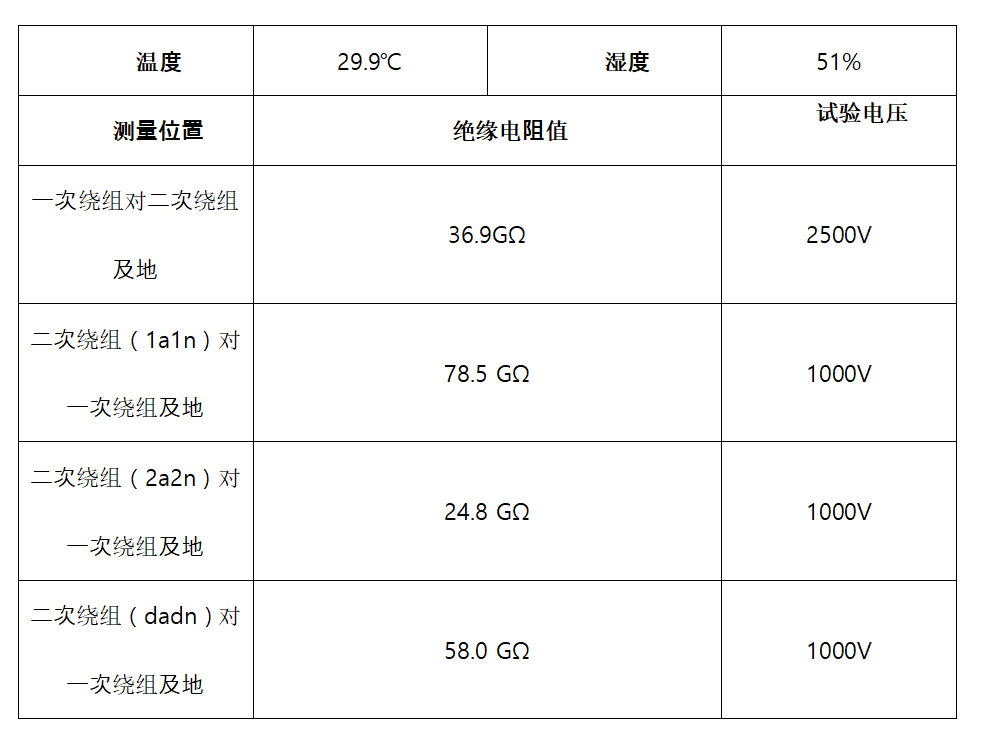

　　試驗數據：
