優利克電力 | 如何判斷斷路器的絕緣是否損壞?

發布日期:2024-12-12 瀏覽:1082 次

一、外觀檢查

絕緣子狀況
仔細觀察斷路器的絕緣子表面,查看是否有明顯的裂紋、破損或放電痕跡。例如,瓷質絕緣子如果出現裂紋,其機械強度和絕緣性能

都會下降。這些裂紋可能是由于機械應力、溫度變化或者外力沖擊等因素造成的。

檢查絕緣子表面是否有污穢堆積。污穢在潮濕的環境下可能會導電,引發絕緣子表面閃絡。例如,在沿海地區,絕緣子表面可能會有

鹽霧沉積;在工業污染區,會有灰塵和化學污染物附著。
絕緣部件連接點
查看斷路器絕緣部件之間的連接點,如絕緣拉桿與觸頭系統的連接部位,是否有松動、過熱變色等跡象。連接松動可能會導致電場分

布不均勻,增加局部放電的風險。過熱變色可能表示連接點接觸不良,進而影響絕緣性能。

二、絕緣電阻測量

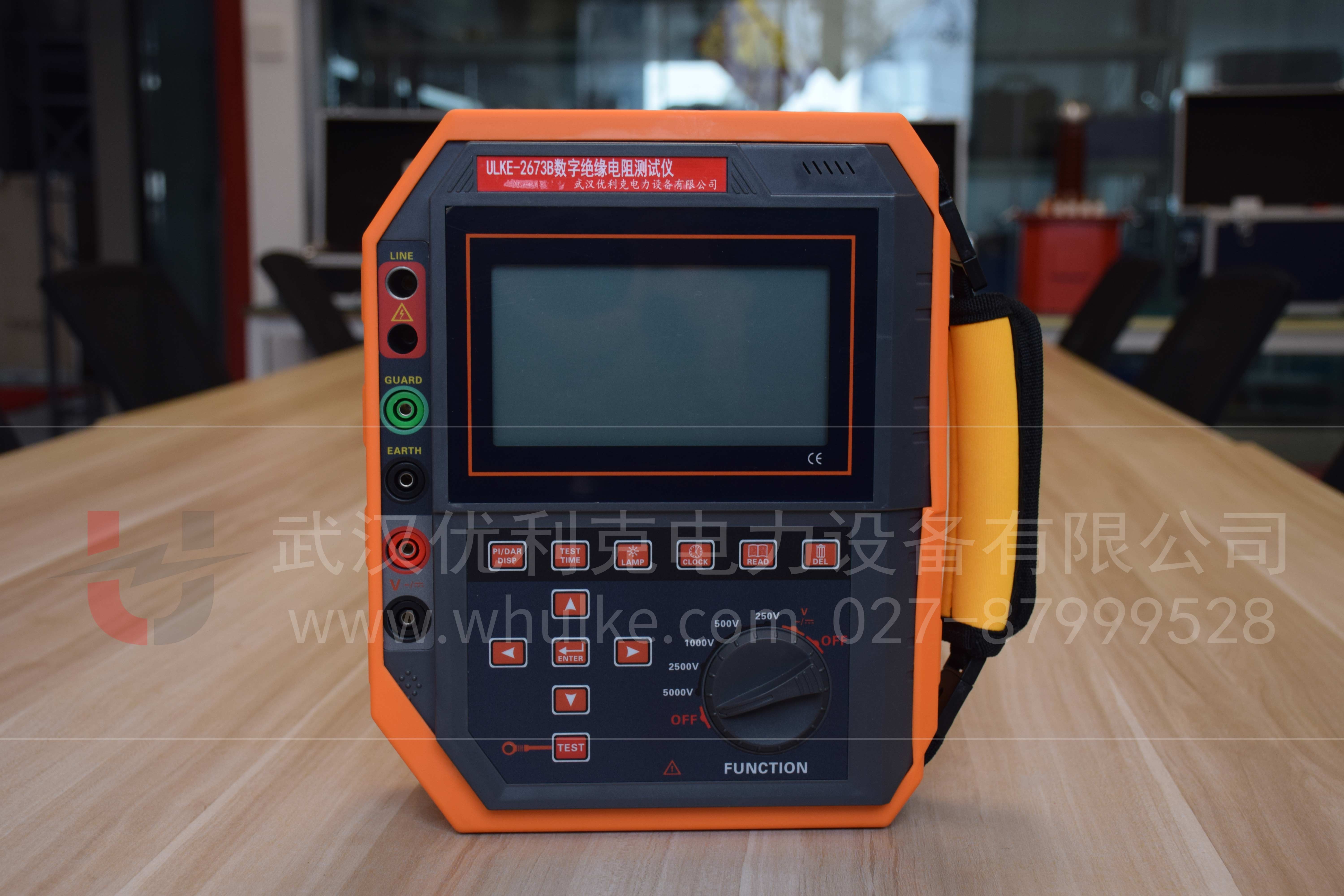

整體絕緣電阻測試
使用絕緣電阻測試儀,對斷路器整體進行絕緣電阻測量。測試時,將測試儀的測試線分別連接到斷路器的不同相之間以及各相的對地

端。對于不同電壓等級的斷路器,絕緣電阻的合格標準有所不同。例如,110kV 及以上電壓等級的斷路器,其絕緣電阻一般不應低于

1000MΩ;35kV 及以下電壓等級的斷路器,絕緣電阻通常不應低于 300MΩ。

測量時要注意環境因素的影響,特別是濕度。如果環境濕度較大,可能會使測量得到的絕緣電阻值偏低。因此,最好在相對干燥的環

境下進行測試,并且記錄測試時的環境溫度和濕度。
絕緣部件絕緣電阻測試
對于斷路器的關鍵絕緣部件,如絕緣拉桿、套管等,可以單獨進行絕緣電阻測試。將測試線連接到絕緣部件的兩端,按照其額定電壓

和產品說明書的要求進行測量。例如,絕緣拉桿的絕緣電阻在常溫下一般不應低于 1200MΩ。

三、介質損耗因數(tanδ)測量

測試方法與設備
采用介質損耗測試儀對斷路器的絕緣介質進行測量。對于含有絕緣油的斷路器,要注意油質對測量結果的影響。測試時,將測試儀的

高壓輸出端連接到斷路器的被測試部位,如套管的高壓端,測試儀的測量端連接到相應的低壓端或接地端。
結果判斷
對于油紙絕緣的斷路器套管,在 20℃時,tanδ 值一般不應大于 0.8%;對于非油紙絕緣套管,按照相應的產品標準執行。如果測量

得到的介質損耗因數超出規定范圍,可能表示絕緣內部存在受潮、老化或者局部放電等問題。

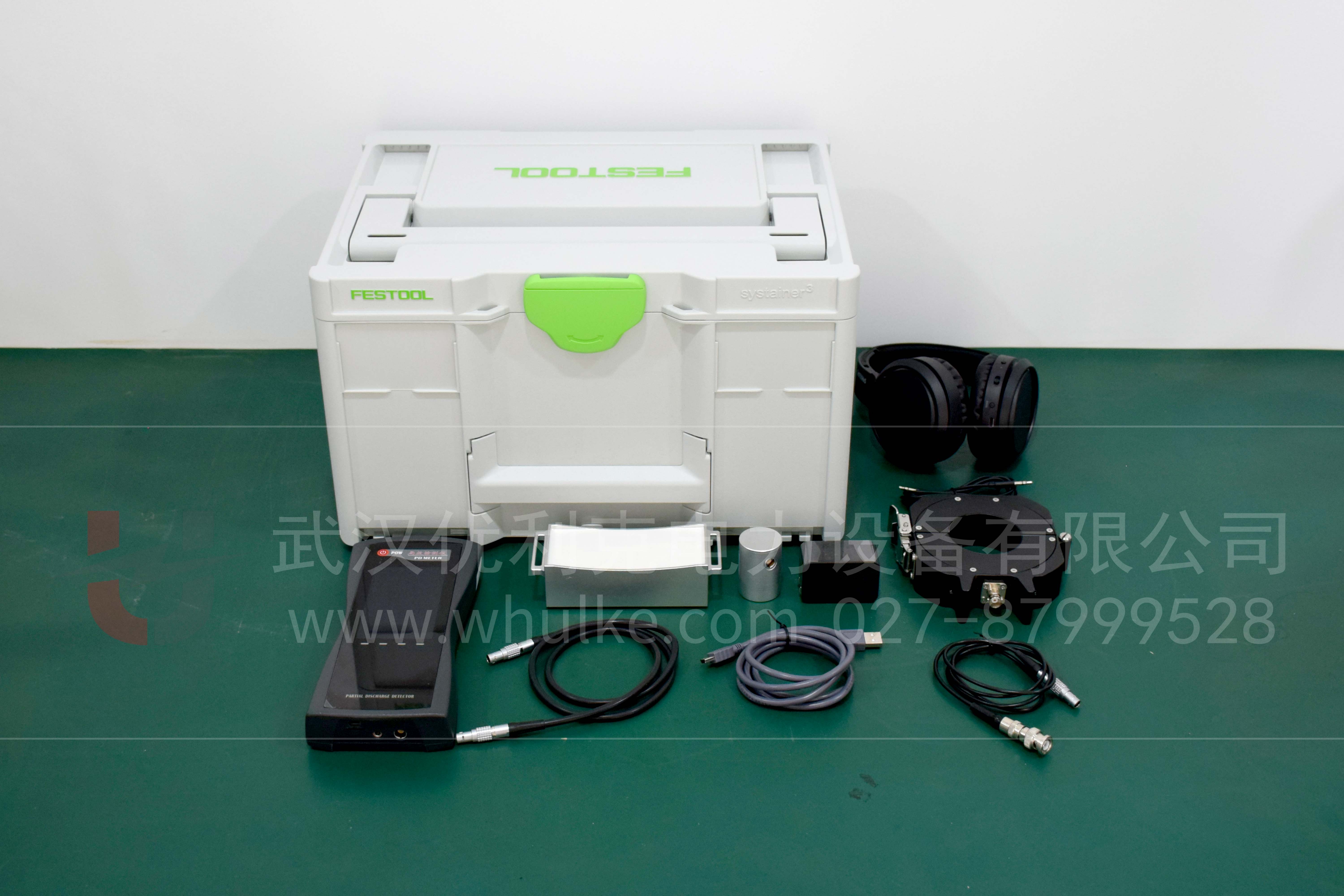

四、局部放電檢測

電氣檢測法
利用局部放電檢測儀,通過在斷路器的接地端或耦合電容上采集局部放電產生的脈沖電流信號或脈沖電壓信號來檢測局部放電。例

如,在斷路器的套管末屏處安裝傳感器,采集局部放電信號。當絕緣內部存在氣隙、雜質或者電場集中的部位時,就可能會產生局部

放電現象。
非電氣檢測法
超聲檢測是一種非電氣檢測局部放電的方法。利用超聲波傳感器檢測局部放電產生的超聲波信號。這種方法可以定位局部放電的位

置,特別是對于檢測固體絕緣內部的局部放電較為有效。如果檢測到局部放電信號,并且信號強度和頻率超出正常范圍,可能表明絕

緣存在損壞。

五、耐壓試驗

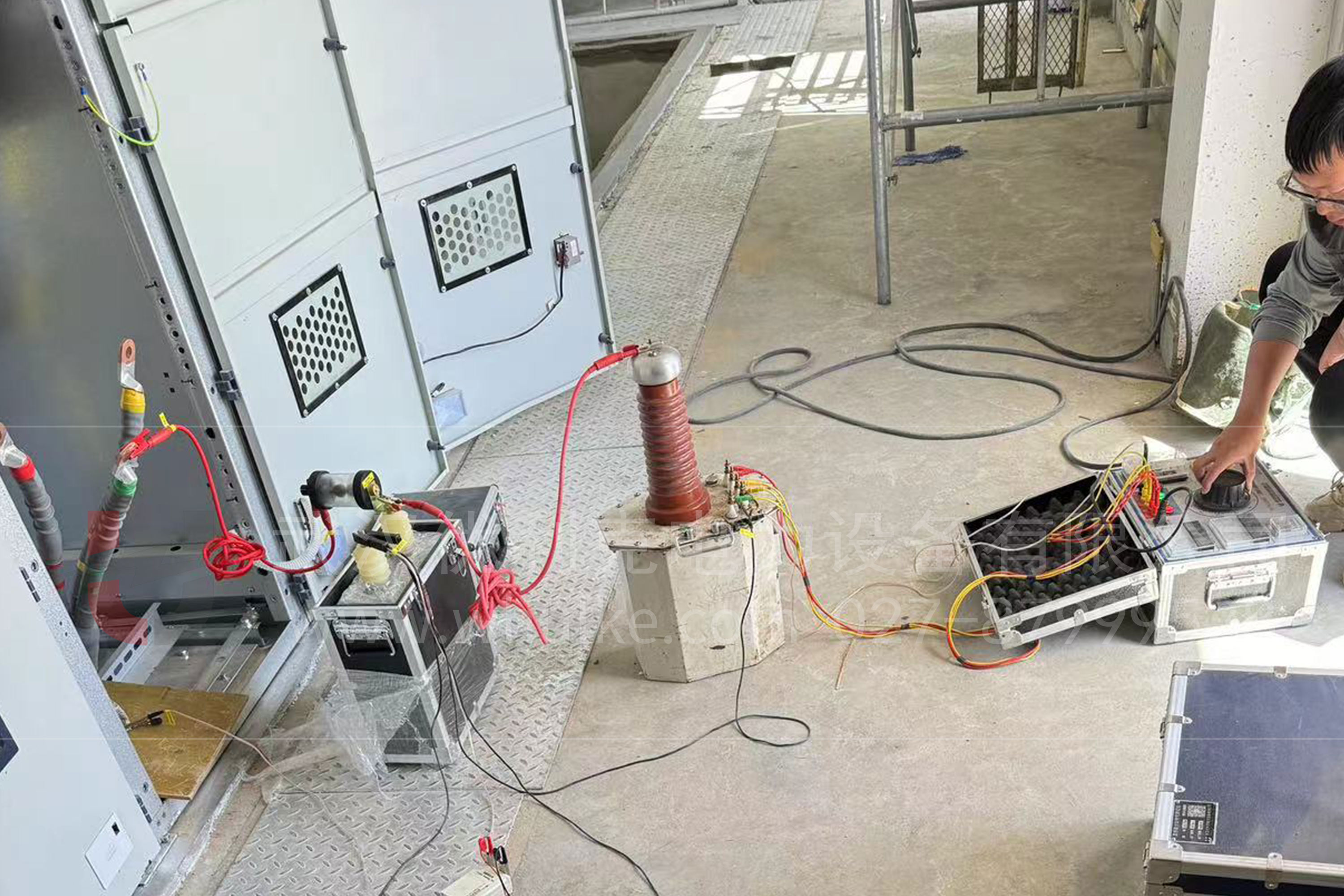

交流耐壓試驗
使用交流耐壓試驗設備對斷路器進行耐壓試驗。試驗電壓應根據斷路器的電壓等級和絕緣類型確定。例如,對于 110kV 斷路器,整

體耐壓試驗電壓為 184kV,斷口耐壓試驗電壓為 210kV,試驗時間一般為 1 分鐘。在試驗過程中,如果出現擊穿、閃絡或電流突變

等情況,則表明斷路器絕緣存在嚴重缺陷。

直流耐壓試驗(適用于部分情況)
對于一些油紙絕緣的斷路器,也可以采用直流耐壓試驗。但需要注意的是,直流耐壓試驗對發現絕緣中的某些局部缺陷可能不如交流

耐壓試驗敏感。在直流耐壓試驗過程中,要記錄泄漏電流的大小和變化情況。如果泄漏電流過大或者在試驗過程中有明顯的上升趨

勢,可能表示絕緣存在問題。
